بهعنوان تامینکننده ریختهگریهای سرمایهگذاری فولاد کربن، من عمیقاً درگیر این فرآیند بودهام و از نزدیک دیدم که طراحی رایزر برای اطمینان از تغذیه مناسب این ریختهگریها چقدر حیاتی است. در این وبلاگ، بینش خود را در مورد اینکه چگونه طراحی مناسب رایزر می تواند تفاوت قابل توجهی در کیفیت ریخته گری سرمایه گذاری فولاد کربن ایجاد کند، به اشتراک می گذارم.
آشنایی با اصول طراحی رایزر
ابتدا اجازه دهید در مورد چیستی رایزر صحبت کنیم. رایزر که به عنوان فیدر نیز شناخته می شود، یک مخزن اضافی از فلز مذاب است که به ریخته گری متصل شده است. وظیفه اصلی آن تامین فلز اضافی برای ریخته گری در حین جامد شدن است. چرا این خیلی مهم است؟ خوب، وقتی فلز مذاب سرد و جامد می شود، منقبض می شود. اگر فلز اضافی برای جبران این انقباض وجود نداشته باشد، می تواند منجر به نقص هایی مانند تخلخل، حفره های انقباض و حتی ترک در ریخته گری نهایی شود.
در ریخته گری سرمایه گذاری فولاد کربنی، نرخ انقباض در مقایسه با برخی مواد دیگر نسبتاً بالا است. فولاد کربنی معمولاً در طول انجماد انقباض حجمی حدود 3 تا 6 درصد دارد. این مقدار قابل توجهی است، و اگر به درستی مورد توجه قرار نگیرد، می تواند بازیگران را خراب کند. این همان جایی است که رایزر وارد می شود. به عنوان منبع پشتیبان فلز برای پر کردن شکاف های ایجاد شده در اثر انقباض عمل می کند.
عوامل موثر بر طراحی رایزر
هنگام طراحی یک رایزر برای ریخته گری های سرمایه گذاری فولاد کربنی باید عوامل متعددی در نظر گرفته شود.
1. شکل و اندازه ریخته گری
شکل و اندازه ریخته گری نقش زیادی در تعیین طراحی رایزر دارد. به عنوان مثال، یک ریخته گری بزرگ و ضخیم به یک رایزر بزرگتر در مقایسه با یک ریخته گری کوچک و نازک نیاز دارد. این به این دلیل است که ریخته گری های بزرگتر زمان بیشتری برای جامد شدن و حجم بیشتری برای جمع شدن دارند. همچنین، شکل ریختهگری میتواند بر چگونگی جریان و جامد شدن فلز مذاب تأثیر بگذارد. برای اطمینان از تغذیه مناسب، اشکال پیچیده ممکن است نیاز به افزایش دهنده های متعدد داشته باشند.
2. زمان انجماد
زمان انجماد ریخته گری و رایزر عامل مهم دیگری است. رایزر باید بیشتر از ریخته گری مذاب بماند تا بتواند به طور مداوم فلز را تامین کند. برای دستیابی به این هدف، رایزر معمولاً به گونه ای طراحی می شود که حجم بیشتری داشته باشد و سرعت خنک کنندگی کمتری داشته باشد. این را می توان با تنظیم اندازه، شکل و عایق رایزر انجام داد.
3. جریان فلز
طراحی رایزر همچنین باید جریان صاف فلز را از رایزر به ریخته گری تسهیل کند. اگر جریان محدود شود، فلز ممکن است به تمام قسمت های ریخته گری نرسد و منجر به پر شدن ناقص و نقص شود. اتصال بین رایزر و ریخته گری که به عنوان یقه رایزر شناخته می شود، باید به دقت طراحی شود تا از جریان مناسب اطمینان حاصل شود. گردن بیش از حد باریک می تواند باعث ایجاد گلوگاه شود، در حالی که گردن بیش از حد پهن ممکن است منجر به از دست دادن بیش از حد فلز شود.
انواع رایزر برای ریخته گری های سرمایه گذاری فولاد کربنی
انواع مختلفی از رایزر وجود دارد که می توان از آنها در ریخته گری سرمایه گذاری فولاد کربنی استفاده کرد که هر کدام مزایا و معایب خاص خود را دارند.
1. رایزرها را باز کنید
رایزرهای باز ساده ترین نوع رایزر هستند. آنها به اتمسفر در بالا باز هستند، که امکان حذف آسان گازها را فراهم می کند و یک نشانه بصری از سطح فلز را ارائه می دهد. با این حال، آنها همچنین دارای سطح نسبتا زیادی در معرض هوا هستند که می تواند منجر به خنک شدن و انجماد سریعتر شود. این بدان معنی است که آنها ممکن است نیاز به اندازه بزرگتر داشته باشند تا اطمینان حاصل شود که به اندازه کافی مذاب می مانند تا مواد ریخته گری را تغذیه کنند.
2. رایزرهای کور
رایزرهای کور به طور کامل در داخل قالب محصور شده اند. آنها سطح کمتری در معرض هوا دارند که منجر به خنک شدن و انجماد کندتر می شود. این باعث می شود آنها از نظر استفاده از فلز کارآمدتر شوند. با این حال، طراحی و نظارت بر آنها دشوارتر است، زیرا هیچ نشانه بصری از سطح فلز در داخل وجود ندارد.
3. رایزرهای عایق
رایزرهای عایق با مواد عایق در اطراف طراحی شده اند تا فرآیند خنک سازی را کندتر کنند. این به آنها اجازه می دهد تا برای مدت طولانی تری مذاب بمانند و نیاز به حجم بالابر زیاد را کاهش می دهد. رایزرهای عایق می توانند باز یا کور باشند و اغلب برای ریخته گری های پیچیده یا بزرگ که در آن تغذیه مناسب حیاتی است استفاده می شود.
طراحی رایزر برای تغذیه بهینه
اکنون که با عوامل و انواع رایزر آشنا شدیم، بیایید در مورد نحوه طراحی رایزر برای تغذیه بهینه صحبت کنیم.
1. حجم رایزر را محاسبه کنید
اولین قدم محاسبه حجم رایزر مورد نیاز است. این کار را می توان با استفاده از روش های مختلفی مانند روش مدول انجام داد. مدول اندازه گیری زمان انجماد یک ریخته گری یا رایزر است. رایزر باید مدول بزرگتری نسبت به قالب ریخته گری داشته باشد تا اطمینان حاصل شود که مدت زمان بیشتری مذاب باقی می ماند. پس از محاسبه مدول، حجم رایزر را می توان بر اساس شکل آن تعیین کرد.
2. Right Riser Shape را انتخاب کنید
شکل رایزر نیز می تواند بر راندمان تغذیه آن تأثیر بگذارد. رایزرهای کروی یا استوانه ای اغلب ترجیح داده می شوند زیرا نسبت سطح - مساحت - به حجم کمتری دارند که منجر به خنک شدن کندتر می شود. با این حال، شکل نیز باید با قالب ریخته گری و طراحی قالب سازگار باشد.
3. گردن رایزر را طراحی کنید
گردن رایزر رابط بین رایزر و ریخته گری است. باید طوری طراحی شود که جریان صاف فلز را فراهم کند و از انجماد زودرس فلز در گردن جلوگیری کند. اغلب از یک گردن مخروطی استفاده می شود که انتهای بزرگتر به رایزر و انتهای کوچکتر به ریخته گری متصل است. این به کنترل جریان فلز کمک می کند و خطر انقباض در نقطه اتصال را کاهش می دهد.
واقعی - نمونه های جهانی
بیایید نگاهی به چند نمونه واقعی بیاندازیم که در آن طراحی مناسب رایزر تفاوتی در ریخته گری سرمایه گذاری فولاد کربن ایجاد کرده است.
ما اخیراً روی پروژه ای کار کردیمسه راهی کراس ریخته گری سرمایه گذاری. این یک جزء پیچیده با شاخه های متعدد و بخش های ضخیم بود. با استفاده از رایزرهای کور عایق شده متعدد، ما توانستیم اطمینان حاصل کنیم که تمام قسمت های ریخته گری به درستی در طول انجماد تغذیه می شوند. نتیجه یک ریخته گری با کیفیت بالا و بدون نقص قابل مشاهده انقباض بود.

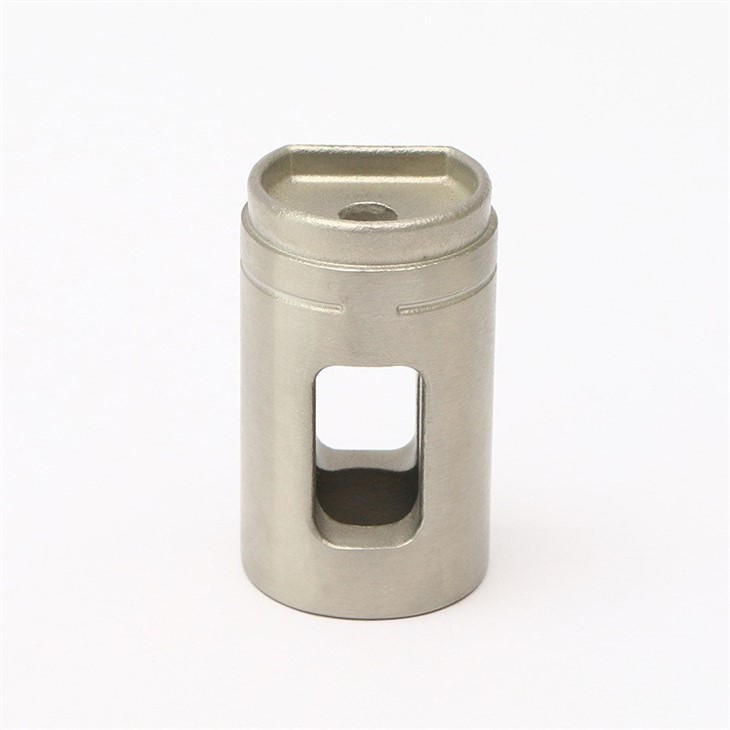

مثال دیگر کار ما روی آن استقطعه دسته زودپز. این قسمت نسبتاً کوچک دارای طراحی دیوارهای نازک بود، اما همچنان نیاز به طراحی دقیق بالابر داشت. ما از یک رایزر کوچک و باز با گردن بالابر خوش طراحی استفاده کردیم تا اطمینان حاصل شود که فلز به آرامی به شکل دسته جاری می شود. ریخته گری با سطح عالی و بدون نقص داخلی بیرون آمد.
ما همچنین اغلب باریخته گری سرمایه گذاری Ss304. برای این ریختهگریهای سرمایهگذاری فولاد ضد زنگ، که از برخی جنبهها دارای ویژگیهای انجماد مشابه با فولاد کربنی هستند، طراحی مناسب رایزر به همان اندازه مهم است. با تنظیم اندازه، شکل و عایق رایزر بر اساس نیازهای خاص هر قطعه ریخته گری، ما توانسته ایم به طور مداوم ریخته گری SS304 را با کیفیت بالا تولید کنیم.
نتیجه گیری
در نتیجه، طراحی رایزر یک جنبه حیاتی در ریخته گری سرمایه گذاری فولاد کربنی است. با در نظر گرفتن دقیق عواملی مانند شکل و اندازه ریخته گری، زمان انجماد و جریان فلز و انتخاب نوع و طرح مناسب رایزرها می توان از تغذیه مناسب ریخته گری ها اطمینان حاصل کرد و بروز عیوب را به حداقل رساند.
اگر در بازار ریختهگریهای سرمایهگذاری فولاد کربنی با کیفیت بالا هستید، دوست دارم با شما گپ بزنم. چه پروژه ریخته گری ساده یا پیچیده داشته باشید، تیم کارشناسان ما می توانند به شما در ارائه بهترین راه حل های طراحی و ریخته گری کمک کنند. از تماس گرفتن برای بحث خرید دریغ نکنید.
مراجع
- کمپبل، جی (2003). ریخته گری. باترورث - هاینمن.
- Flemings، MC (1974). پردازش انجماد. مک گراو - هیل.
- Kalpakjian, S., & Schmid, SR (2013). مهندسی ساخت و فناوری. پیرسون.
