ریخته گری سرمایه گذاری از دست رفته یک فرآیند ساخت بسیار دقیق است که به طور گسترده در صنایع مختلف برای تولید قطعات فلزی پیچیده و با کیفیت بالا استفاده می شود. بهعنوان یک تامینکننده ریختهگری سرمایهگذاری گمشده، نقش مهمی را که یک سیستم دروازهای مؤثر در موفقیت ریختهگری ایفا میکند، درک میکنم. در این وبلاگ، من برخی از بینش های کلیدی در مورد نحوه طراحی یک سیستم دروازه ای موثر برای ریخته گری سرمایه گذاری از دست رفته را به اشتراک خواهم گذاشت.
درک مبانی یک سیستم دروازه در ریخته گری سرمایه گذاری از دست رفته
سیستم دروازه ای در ریخته گری سرمایه گذاری از دست رفته شبکه ای از کانال ها است که به فلز مذاب اجازه می دهد تا به داخل حفره قالب جریان یابد. از اجزای مختلفی از جمله اسپرو، رانر و گیت تشکیل شده است. اسپرو کانال عمودی اصلی است که فلز مذاب از طریق آن وارد سیستم می شود. رانرها کانال های افقی هستند که فلز مذاب را از اسپرو به دروازه ها توزیع می کنند. گیت ها دهانه های کوچکی هستند که دونده ها را به حفره قالب متصل می کنند و جریان فلز مذاب را به داخل قطعه کنترل می کنند.
وظایف اولیه یک سیستم دروازه پر کردن کامل و یکنواخت حفره قالب، به حداقل رساندن تلاطم و گیر افتادن هوا، و اطمینان از تغذیه مناسب قالب برای جبران انقباض در طول انجماد است. یک سیستم دروازه ای با طراحی خوب می تواند کیفیت قطعات ریخته گری را به میزان قابل توجهی بهبود بخشد و عیوب مانند تخلخل، حفره های انقباض و بسته های سرد را کاهش دهد.
عواملی که در طراحی سیستم گیتینگ باید در نظر گرفته شود
1. قسمت هندسه
شکل و اندازه قطعه ای که ریخته گری می شود، عوامل بسیار مهمی در طراحی سیستم دروازه هستند. قطعات پیچیده با دیوارههای نازک یا ویژگیهای پیچیده ممکن است برای اطمینان از پر شدن کامل، به سیستم دروازهای پیچیدهتر نیاز داشته باشند. به عنوان مثال، قطعات با بخش های بلند و باریک ممکن است برای جلوگیری از انجماد زودرس و اطمینان از پر شدن یکنواخت، به چندین دروازه نیاز داشته باشند. از سوی دیگر، قطعات ساده و جمع و جور ممکن است بتوانند از طراحی گیتینگ ساده تری استفاده کنند.
2. خواص فلزی
فلزات مختلف سیالیت، ویژگی های انجماد و نرخ انقباض متفاوتی دارند. به عنوان مثال، آلیاژهای آلومینیوم دارای سیالیت نسبتاً بالا و انقباض کم هستند، در حالی که آلیاژهای فولاد سیالیت کمتر و انقباض بالاتری دارند. طراحی سیستم دروازه باید این ویژگی ها را در نظر بگیرد. برای فلزات با سیالیت کم، سطح مقطع بزرگتری از اسپرو، رانرها و دروازه ها ممکن است برای اطمینان از جریان صاف مورد نیاز باشد. برای فلزات با انقباض زیاد، سیستم دروازه باید طوری طراحی شود که تغذیه کافی برای جبران کاهش حجم در طول انجماد فراهم کند.
3. مواد قالب و طراحی
نوع مواد قالب مورد استفاده در ریخته گری سرمایه گذاری از دست رفته، مانند قالب های پوسته سرامیکی نیز می تواند بر طراحی سیستم دروازه تاثیر بگذارد. هدایت حرارتی و نفوذپذیری مواد قالب بر سرعت سرد شدن فلز مذاب و خروج گازها تأثیر می گذارد. علاوه بر این، طراحی قالب، از جمله تعداد حفره ها و ترتیب آنها، طرح سیستم دروازه را تعیین می کند. برای قالب های چند حفره، یک سیستم دروازه ای متعادل برای اطمینان از پر شدن یکنواخت همه حفره ها ضروری است.
مراحل طراحی یک سیستم دروازه ای موثر
1. میزان ریختن را تعیین کنید
سرعت ریختن سرعتی است که فلز مذاب به سیستم دروازه وارد می شود. با عواملی مانند حجم قطعه، سیال بودن فلز و زمان پر شدن مورد نظر تعیین می شود. سرعت ریختن خیلی آهسته ممکن است باعث انجماد زودرس شود، در حالی که سرعت ریختن خیلی سریع می تواند منجر به تلاطم، گیر افتادن هوا و فرسایش قالب شود. از فرمول های تجربی و شبیه سازی های عددی می توان برای تخمین میزان ریختن مناسب استفاده کرد.
2. اسپرو را طراحی کنید
اسپرو باید شکل مخروطی داشته باشد، با یک مقطع بزرگتر در بالا و یک مقطع کوچکتر در پایین. این طراحی به حفظ فشار ثابت و جلوگیری از کشیده شدن هوا به داخل فلز مذاب کمک می کند. قطر اسپرو بر اساس میزان ریختن و ارتفاع اسپرو محاسبه می شود. ارتفاع اسپرو باید برای ایجاد فشار کافی برای پر کردن حفره قالب کافی باشد، اما نه آنقدر زیاد که باعث فرسایش بیش از حد قالب شود.
3. Runners را طراحی کنید
رانرها طوری طراحی شده اند که فلز مذاب را به طور یکنواخت از اسپرو تا دروازه ها توزیع کنند. آنها باید یک مسیر جریان صاف و پیوسته داشته باشند تا تلاطم به حداقل برسد. سطح مقطع دونده ها با تعداد دروازه ها و دبی مورد نیاز تعیین می شود. به طور کلی، دونده ها باید اندازه ای داشته باشند تا اطمینان حاصل شود که فلز مذاب به طور همزمان به تمام دروازه ها می رسد. سیستم های دونده متعادل اغلب در قالب های چند حفره ای برای اطمینان از پر شدن یکنواخت همه قسمت ها استفاده می شوند.
4. دروازه ها را طراحی کنید
گیت ها رابط نهایی بین سیستم دروازه و حفره قالب هستند. اندازه، شکل، و محل دروازه ها برای پر کردن و تغذیه مناسب ریخته گری بسیار مهم است. دروازه ها باید در ضخیم ترین بخش های قطعه قرار گیرند تا از تغذیه مناسب در طول انجماد اطمینان حاصل شود. اندازه گیت ها بر اساس سطح مقطع قطعه و دبی مورد نیاز تعیین می شود. دروازه های کوچکتر می توانند به کنترل جریان فلز مذاب و کاهش تشکیل عیوب کمک کنند، اما ممکن است خطر انجماد زودرس را نیز افزایش دهند.
مطالعات موردی
بیایید نگاهی به چند نمونه دنیای واقعی بیندازیم که نشان میدهد چگونه طراحی سیستم دروازهای موثر میتواند کیفیت قطعات ریختهشده سرمایهگذاری گمشده را بهبود بخشد.
316 فولاد ضد زنگ قایق Fairlead
برای316 فولاد ضد زنگ قایق Fairlead، قسمت دارای شکل نسبتا پیچیده با دیواره های نازک است. برای اطمینان از پر شدن کامل، یک سیستم دروازه چندگانه طراحی شد. دروازهها در مکانهای استراتژیک در امتداد بخشهای نازک قطعه قرار داده شدند تا به فولاد زنگ نزن مذاب اجازه میدهند تا نرم و یکنواخت جریان یابد. اسپرو و دونده ها به گونه ای اندازه گیری شدند که با در نظر گرفتن سیالیت کمتر فولاد ضد زنگ، سرعت جریان کافی را فراهم کنند. در نتیجه، قطعات ریخته گری نهایی دارای حداقل تخلخل و سطح عالی بودند.

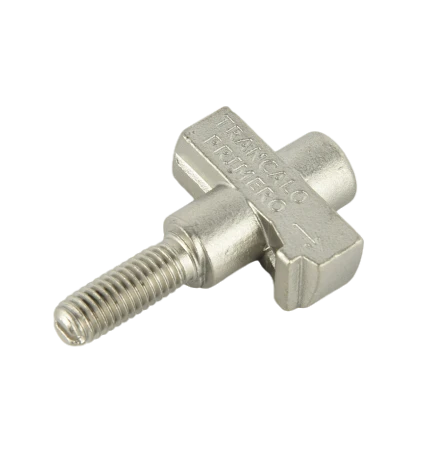

سخت افزار سیستم ردیابی خورشیدی
راسخت افزار سیستم ردیابی خورشیدییک قطعه مهندسی دقیق است که به دقت ابعادی بالایی نیاز دارد. سیستم گیتینگ این قسمت به گونه ای طراحی شده است که تلاطم و گیر افتادن هوا را به حداقل برساند. یک سیستم دونده متعادل برای اطمینان از رسیدن فلز مذاب به تمام دروازه ها به طور همزمان استفاده شد و در نتیجه حفره قالب یکنواخت پر شد. دروازه ها با دقت در موقعیت قرار گرفتند تا ضخیم ترین بخش ها را تغذیه کنند و انقباض را در طول انجماد جبران کنند. این رویکرد طراحی منجر به تولید قطعات ریخته گری با کیفیت بالا با تلرانس های تنگ شد.

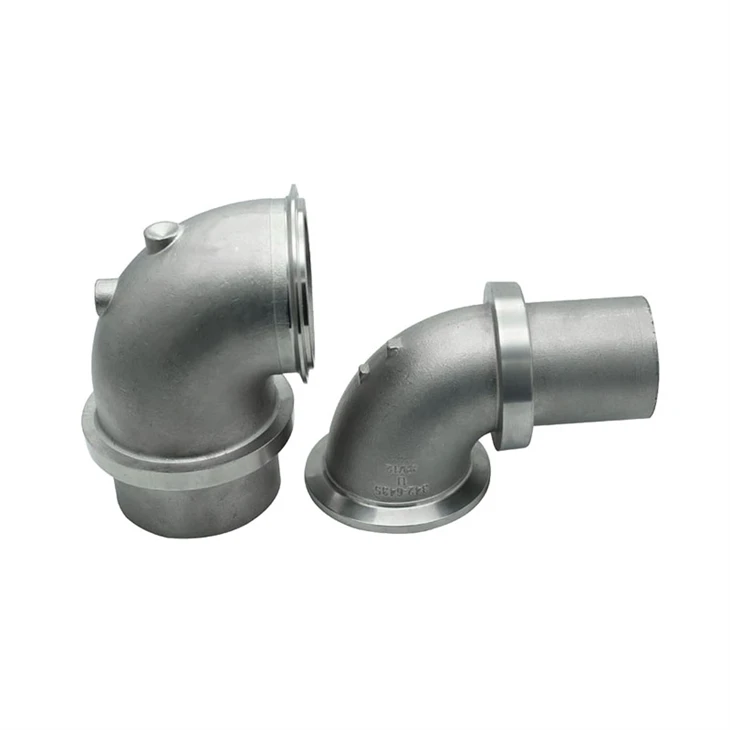

قطعات خودرو ریخته گری سرمایه گذاری فولاد ضد زنگ
در موردقطعات خودرو ریخته گری سرمایه گذاری فولاد ضد زنگ، سیستم گیتینگ بر اساس نیازهای خاص هر قسمت بهینه شد. برخی از قطعات دارای ویژگیهای داخلی پیچیدهای بودند که برای اطمینان از پر شدن مناسب، به طراحی دروازهای دقیقتر نیاز داشت. با استفاده از شبیهسازیهای عددی، سیستم دروازهای برای کاهش شکلگیری عیوب مانند بستههای سرد و تخلخل اصلاح شد. نتیجه بهبود قابل توجهی در کیفیت و عملکرد قطعات خودرو بود.
نتیجه گیری و فراخوان برای اقدام
طراحی یک سیستم دروازه ای موثر برای ریخته گری سرمایه گذاری از دست رفته یک فرآیند پیچیده است که نیاز به درک عمیق هندسه قطعه، خواص فلز و طراحی قالب دارد. با رعایت اصول و مراحل ذکر شده در این وبلاگ می توانید کیفیت قطعات ریخته گری خود را به میزان قابل توجهی بهبود بخشید و هزینه های تولید را کاهش دهید.
ما به عنوان یک تامین کننده ریخته گری سرمایه گذاری گمشده، تجربه گسترده ای در طراحی و اجرای سیستم های دروازه برای طیف گسترده ای از کاربردها داریم. اگر به دنبال قطعات ریخته گری سرمایه گذاری با کیفیت بالا هستید یا برای طراحی سیستم دروازه به کمک نیاز دارید، ما اینجا هستیم تا به شما کمک کنیم. برای بحث در مورد نیازهای خاص خود و شروع یک همکاری موفق با ما تماس بگیرید.
مراجع
- کمبل، جی (2003). ریخته گری. باترورث - هاینمن.
- Flemings، MC (1974). پردازش انجماد. مک گراو - هیل.
- Kalpakjian, S., & Schmid, SR (2013). مهندسی ساخت و فناوری. پیرسون.
